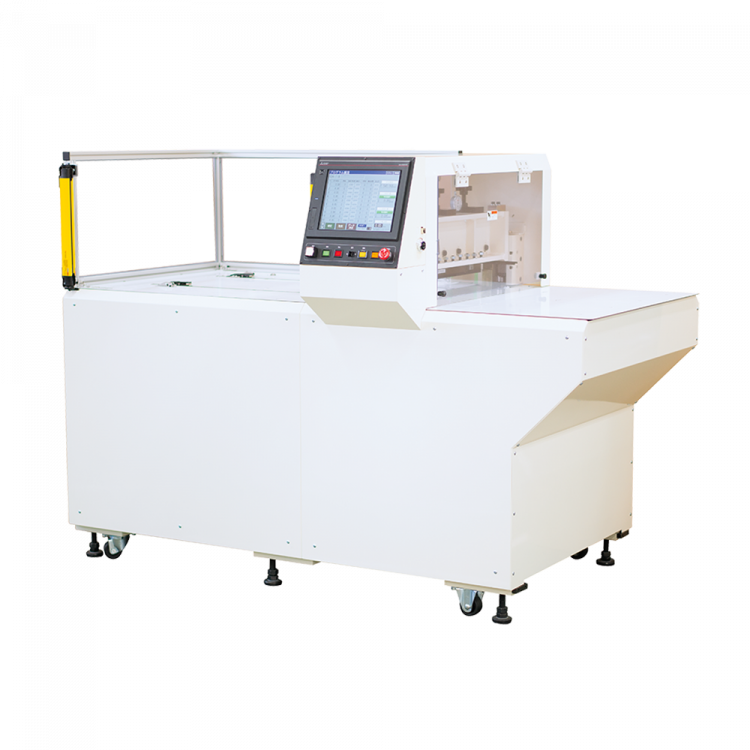

NZモデル

お問い合わせ

特徴

■タイプ
押切タイプ、テーブル送り

■高速・高精度切断
静粛性に優れたリニアモータによる高精度送りで、切断長さは0.001mm単位で設定できます。

■大型カラータッチパネルディスプレイ搭載視認性、操作性を重視しました。

■低速切断機能
切断時におけるクラック、断面の精度等など改善出来ます。

■簡単刃高調整機構
キー入力により刃物高さ(左右・全体)調整が0.001mm単位で設定可能です。

■下死点多段機能
オプションとして同一プログラム内で複数の下死点ポイントを設定できます。多層フィルムのハーフカット等も対応可能です。

適用素材

仕様表

機種 NZ1-0606 NZ1-0612 NZ1-1212
切断寸法 最大切断幅 560mm 560mm 1140mm
最大切断長 520mm 1100mm 1100mm
寸法設定単位 0.001mm
切断速度 最高切断速度 280spm 280spm 210spm
カット速度自動切換え機能 自動(10速)
超低速切断機能 有(3速)
送り 送り駆動 リニアモータ
最大テーブル送り速度 30m/min
切断ストローク 540mm 1140mm 1140mm
電気制御 操作パネル タッチパネル(12.1型)
カッターモータ容量 2.9kW 2.9kW 5.5kW
カッターモータ種類 ACサーボモータ※1
プログラム登録可能CH数 500CH
切断深さ調整 切断深さ調整方式 タッチパネルより入力
切断深さ調整単位 0.001mm
切断深さ左右バランス微調整 タッチパネルより入力
全切り/ハーフカット自動切り替え
材料固定 エアークランプ(押しボタン式)
使用環境 電気容量 6.0kVA 6.0kVA 9.0kVA
その他 使用可能刃物 カミソリ刃
OP(薄刃)
トムソン型取り付けサイズ OP(400W×110L) OP(400W×110L) 不可
機械寸法 2050L×1100W×1400H 2900L×1100W×1400H 2900L×1720W×1525H
総重量 1000kg 1100kg 1650kg
特徴 機械性能 ★★★★★
機能拡張性 ★★★★★

※1 ACサーボを使用する事によりインダクションに比べ、回転速度精度、下死点精度、動作レスポンス向上(タクトタイム短縮)。
